瓦屋根を更に軽く！棟瓦の乾式工法で住宅の耐震性を向上

　瓦屋根をお持ちの方々へ、耐震性に対する不安や疑問はありませんか？
　最近では、スレートや金属の軽量な屋根材に切り替える方も増えていますが、実は瓦屋根でも軽量化が可能です。

　地震と瓦屋根の関係について説明し、棟瓦の湿式工法・乾式工法、そして瓦屋根での軽量化方法についてご案内いたします。ご自宅の瓦屋根がどのような工法で施工されているか、将来的に軽量化が可能かどうかを確認しながら、メンテナンスをご検討ください。

※湿式工法とは「水を含んだ部材(漆喰や粘土等) を使用した工法」を指します。
※乾式工法とは「水を含まない部材(金具や木材等)」を使用した工法」を指します。

瓦屋根の市場規模は8割減に

瓦屋根について詳しくはコチラ

瓦が住宅倒壊の原因ではありません

屋根が重たいと住宅が倒壊するのか？この答えはYesでありNoでもあります。まず屋根が重たいと重心は高くなりますので地震時の揺れが大きくなります。後ほどご紹介しますが、土葺きと呼ばれる工法や桟木に引っ掛けられているだけの工法で仕上げていた場合、地震の揺れで瓦が落下してしまうこともあるでしょう。対して軽量な屋根材を使用すれば自ずと重心は低くなり揺れに強い建物になりますよね？

 しかしそれだけでは住宅倒壊に繋がりません。住宅が倒壊してしまうそもそもの原因は柱・壁・土台、つまり「建物そのものの耐震性が足りなかった」という事です。瓦が重たいから建物が倒壊したのではなく、建物が瓦の重量に耐えられる構造ではなかったということです。

実際に2001年に策定されたガイドライン工法で施工された瓦屋根は、震度7クラスの地震でも倒壊しなかったと科学的にも検証されているのです。そして同時に耐震性能が低い住宅ではスレートや金属屋根でも倒壊してしまう結果が出たのです。耐震性に対する意識が低かったため住宅の倒壊が目立ち、その被害を重く受け止めたからこそ1950年と1981年に耐震基準が厳しく改定されたのです。

屋根材の重さと耐震性について詳しくはコチラ

瓦屋根は工法によって仕上がりの重量が変わります

上述の通り軽量な屋根材を使用すれば重心は低くなるため耐震性は向上します。瓦は非常に重たい屋根材と言われていますが、実は徐々に軽量な仕上がりになっている事はご存知ですか？瓦屋根もニーズの変化と共に工法が変わっていますのでご紹介したいと思います。

1.土葺き工法(湿式工法)

 1923年の関東大震災まで主に採用されていた【どぶき・つちぶき】と呼ばれる工法です。杉皮などの下葺き材の上に大量の粘土を乗せて瓦を固定するのですが、その粘土が高い断熱性を持たせつつ相当な重量の仕上がりでした。昔は「重たい屋根は動きにくい＝揺れにくい」というイメージで施工されていたため問題はなかったのですが瓦をビスや釘で留めている訳でもないので、粘土の経年劣化による瓦のズレ・落下が瓦屋根に対する不安を募らせてしまったのでしょう。

2.引っ掛け桟工法(乾式工法)

 関東大震災に市街地建築物法の改正もあり、土葺きから引っ掛け桟工法が採用され始め現在主流の工法にもなっています。これは防水紙で雨水浸入を防ぎ、桟木と呼ばれる下地木材に瓦を引っ掛けて固定するのですが、土葺き工法よりも軽量に仕上げる事ができます。桟木による隙間が結露防止にも役立ちます。従来は桟木に引っ掛けるだけだったのですが、瓦のズレ・落下を防ぐ為に釘止めを行うようになりました。

3.ポリフォーム工法(乾式工法)

1.棟段の減少

屋根の大きな役割は「家を風雨から守る」ことです。しかし屋根材を選択するポイントとして見栄えももちろん大事ですよね？数十年前は棟瓦の段数が多ければ多い程、格式が高い家と判断されたのです。棟段の増加は住宅構造の強度と施工費用が必要になる為です。しかし近年は「屋根の軽量化」がトレンドです。見た目や格式よりも実用性や安全性を優先させることで、徐々に棟瓦の段数も減少しつつあります。もちろん屋根が軽量に仕上がることで耐震性は向上しますが、棟部に適切な施工・定期補修を行っていれば歪みやズレを起こす心配はありません。

2.粘土と漆喰による湿式工法

 ほとんどの瓦屋根で採用されていますが、粘土・泥を積みながら棟瓦を積み上げていく工法です。身近な粘土を建物に使用することが良いとされていたのですが、経年により乾燥した泥や粘土は固定力もなく、棟瓦のズレ・歪み・倒壊を引き起こす危険性が高くなります。棟内部からの粘土・泥の流出防止と瓦の固定を目的に漆喰を表面に塗るのですが、こちらも経年によりひび割れ・剥がれを起こしてしまいます。

漆喰の剥がれによる棟の倒壊や雨漏りを起こさないようにするためには10～15年程度での漆喰補修、20年程度での棟取り直し工事が必要となります。

漆喰補修工事について詳しくはコチラ

3.乾式面戸シートによる乾式工法

 棟にも平瓦同様に軽量化が求められています。棟瓦の乾式工法は、粘土や瓦の破片等で形成していく棟の土台を補強金具と垂木に置き換え、乾式面戸シートで雨水浸入を防いだ上で棟瓦を固定すれば乾式工法は完了です。

※株式会社馬場商店：乾式面戸シート・ハイロールの場合

アルミシートが棟内部への雨水浸入を防ぐ漆喰の役割も担っておりますので、湿式工法よりも遥かに軽量な仕上がりにすることが出来ます。KMEWのルーガ雅・鉄平などの軽量瓦と組み合わせることで、従来の重たい瓦屋根のイメージを払拭できるでしょう。

※屋根面積30坪のROOGA[雅]の屋根で試算。

ルーガ雅・鉄平について詳しくはコチラ

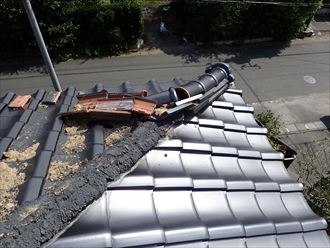

 平瓦は1923年の関東大震災から防水紙を利用した乾式工法に移行し、現在でもその工法で屋根工事がされています。しかし構造的に地震に一番弱いとされているのが「棟瓦」です。記憶に新しい2011年の東日本大震災でも棟瓦が崩れているお住まいが多く見られました。 棟部は屋根の構造部分からも離れており、粘土・土の接着力のみで積み重ねられ銅線で緊結されているだけの簡素な工法である為です。瓦屋根の破損を防ぐには最も被害を受けやすい棟瓦の施工方法に注目するべきだと考えられます。そこで棟瓦を形成する湿式工法・乾式工法それぞれの施工方法とメリット・デメリットをご紹介したいと思います。

1.湿式工法

漆喰と粘土で棟を形成する工法ですが、現在はシリコンや防水材が混合された南蛮漆喰を下地に使用することが増えています。棟下地に瓦の破片を入れるのは漆喰と接触すると劣化してしまう防水紙を保護する為です。土台を作りのし瓦を積み重ね、最後棟の頂点に冠瓦を載せます。銅線はのし瓦に開いた穴を通し棟の中心で固定する中止め工法か、棟を囲う様に留める大回し工法がありますので仕上がりはそれぞれです。

現在はこの施工だけでは倒壊してしまう可能性があることから、耐震性の棟金具で太さ1㎝にもなる鉄筋を下地に取り付け銅線できつく固定するガイドライン工法を採用するケースも増えてきています。

3.湿式工法のメリット・デメリット

2.乾式工法

粘土や南蛮漆喰で形成していた下地を棟補強金具と垂木に変更し、泥・粘土で確保していた通気性は透湿シートとアルミシートが一体になっている乾式面戸シートでカバーします。棟下地を補強金具と垂木に置き換え、露出部を漆喰で施工する場合も乾式工法に分類されるようです。乾式面戸シートの裏面は伸縮性の高いブチルテープですので、平瓦と棟の隙間をピッタリと塞ぎ雨水浸入を防ぎます。経年劣化で切れる可能性のある銅線は使用せず、垂木にビスで冠瓦を固定し棟瓦の乾式工法は完了です。

3.乾式工法のメリット・デメリット

瓦屋根でも軽量に仕上げる事が出来ます

イニシャルコスト・軽量化の問題から多くのお住まいでスレートや金属屋根材が使用されており、重たい瓦は減少の一途を辿っています。しかし実際には住宅倒壊との因果関係もなく、塗装が必要ない・簡単なメンテナンスで長期に渡って使用できる非常に優れた屋根材が瓦です。

防災瓦について詳しくはコチラ

棟乾式工法の施工事例

施工内容(湿式工法→乾式工法)

補修前は粘土と漆喰による湿式工法で施工されていました。粘土は経年劣化によって乾燥し接着が失われており漆喰にもひび割れ・剥がれが見られましたので、これらを全て撤去し乾式工法を行っていきます。

まずは棟の中心部分に補強金具を取り付けていきます。大棟(主棟)は棟木に隅棟は隅木にしっかり固定することで、屋根構造と一体になり強度を高めます。金具で垂木を固定し棟瓦の土台にします。そしてその上に乾式面戸シートを覆い重ねていきます。

 乾式面戸シートには高い通気性と耐久性を持ちあわせており、裏面のブチルテープが棟と平瓦との隙間を塞ぎ雨漏りを防ぎます。

 使用しているハイロールは5m巻きで約3㎏と非常に軽量な仕上がりが実現できます。この上から冠瓦を取り付け垂木に向かってビス留めをしていきます。製品によって黒・灰・茶等カラーバリエーションがありますので瓦の色と確認しながら決めていきましょう。
